常规C10、C15、C20、C25、C30混凝土配合比

栏目:专业资讯 发布时间:2023-12-09 作者: 工程质量 来源: 筑龙论坛 浏览量: 317
分享到:

强度标准值是立方抗压强度总体分布中的一个值,强度低于该值得百分率不超过5%,即有95%的保证率。混凝土的强度分为C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60等十二个等级。


注:《GB50010-2010混凝土结构设计规范》第4.1.2 条

1、素混凝土结构的混凝土强度等级不应低于C15;

2、钢筋混凝土结构的混凝土强度等级不应低于C20;

3、采用强度等级400MPa及以上的钢筋时,混凝土强度等级不应低于C25。

4、预应力混凝土结构的混凝土强度等级不宜低于C40,且不应低于C30。

重点说明


混凝土配合比是指混凝土中各组成材料(水泥、水、砂、石)之间的比例关系。有两种表示方法:

一种是以1立方米混凝土中各种材料用量,如水泥300千克,水180千克,砂690千克,石子1260千克;

另一种是用单位质量的水泥与各种材料用量的比值及混凝土的水灰比来表示,例如前例可写成:C:S:G=1:2.3:4.2,W/C=0.6。

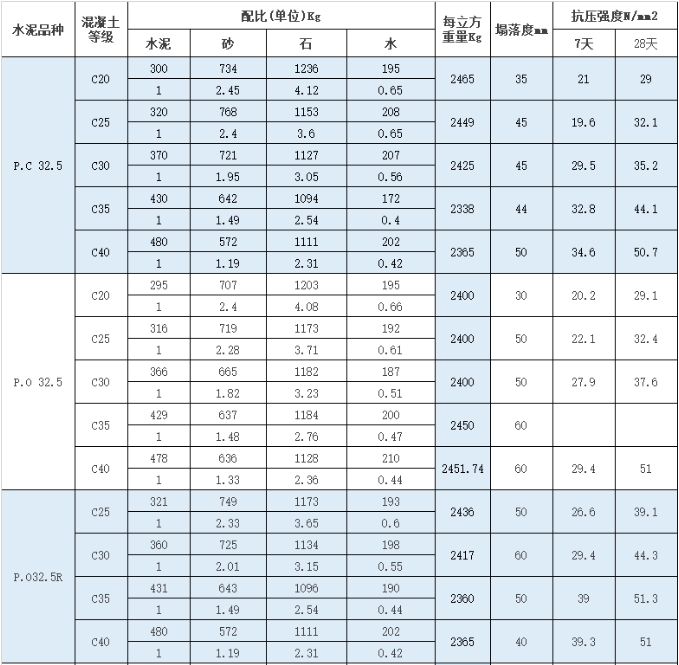

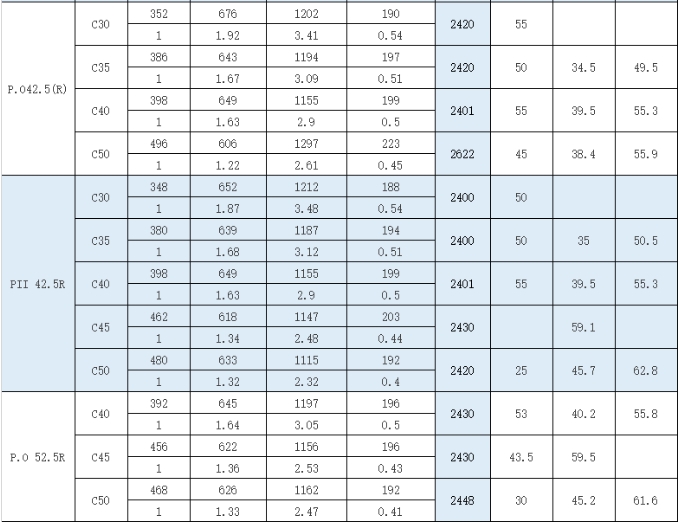

普通混凝土配合比参考:





说明:


1、其中塌落度和小编实际接触的相差甚多(小编接触的多为150±30mm),此处可能是实验室配比,实际使用的考虑泵送加大了;

2、抗压强度一栏为收集数据,工程实际和气温及养护环境有关


此试验数据为标准实验室获得,砂采用中砂,细度模数为2.94,碎石为5~31.5mm连续粒级。各等级混凝土配比也可以通过掺加外加剂来调整。


混凝土标号与强度等级

长期以来,我国混凝土按抗压强度分级,并采用“标号”表征。1987年GBJ107-87标准改以“强度等级”表达。DL/T5057-1996《水工混凝土结构设计规范》,DL/T5082-1998《水工建筑物抗冰冻设计规范》,DL5108-1999《混凝土重力坝设计规范》等,均以“强度等级”表达,因而新标准也以“强度等级”表达以便统一称谓。水工混凝土除要满足设计强度等级指标外,还要满足抗渗、抗冻和极限拉伸值指标。不少大型水电站工程中重要部位混凝土,常以表示混凝土耐久性的抗冻融指标或极限拉伸值指标为主要控制性指标。


过去用“标号”描述强度分级时,是以立方体抗压强度标准值的数值冠以中文“号”字来表达,如200号、300号等。

根据有关标准规定,混凝土强度等级应以混凝土英文名称第一个字母加上其强度标准值来表达。如C20、C30等。

水工混凝土仅以强度来划分等级是不够的。水工混凝土的等级划分,应是以多指标等级来表征。如设计提出了4项指标C9020、W0.8、F150、εp0.85×10-4,即90 d抗压强度为20 MPa、抗渗能力达到0.8 MPa下不渗水、抗冻融能力达到150次冻融循环、极限拉伸值达到0.85×10-4。

作为这一等级的水工混凝土这4项指标应并列提出,用任一项指标来表征都是不合适的。作为水电站枢纽工程,也有部分厂房和其它结构物工程,设计只提出抗压强度指标时,则以强度来划分等级,如其龄期亦为28 d,则以C20、C30表示。


混凝土强度及其标准值符号的改变


在以标号表达混凝土强度分级的原有体系中,混凝土立方体抗压强度用“R”来表达。

根据有关标准规定,建筑材料强度统一由符号“f”表达。混凝土立方体抗压强度为“fcu”。其中,“cu”是立方体的意思。而立方体抗压强度标准值以“fcu,k”表达,其中“k”是标准值的意思,例如混凝土强度等级为C20时,fcu,k=20N/mm2(MPa),即立方体28d抗压强度标准值为20MPa。

水工建筑物大体积混凝土普遍采用90d或180d龄期,故在C符号后加龄期下角标,如C9015,C9020指90d龄期抗压强度标准值为15MPa、20MPa的水工混凝土强度等级,C18015则表示为180d龄期抗压强度标准值为15MPa。


计量单位的变化

过去我国采用公制计量单位,混凝土强度的单位为kgf/cm2。现按国务院已公布的有关法令,推行以国际单位制为基础的法定计量单位制,在该单位体系中,力的基本单位是N(牛顿),因此,强度的基本单位为1 N/m2,也可写作1Pa。

标号改为强度等级后,混凝土强度计量单位改以国际单位制表达。由于N/m2(Pa),数值太小,一般以1N/mm2=106N/m2(MPa)作为混凝土强度的实际使用的计量单位,读作“牛顿每平方毫米”或“兆帕”。

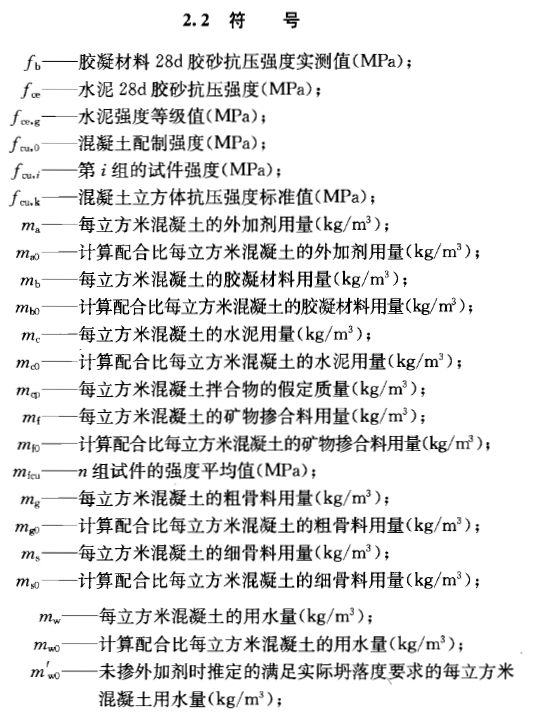

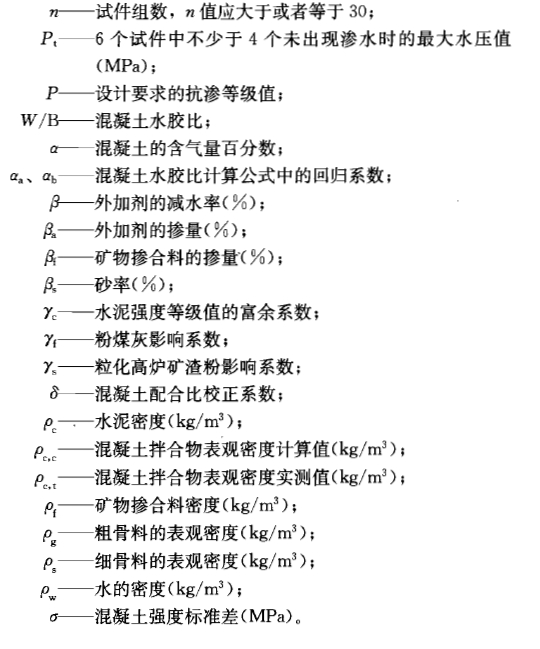

以下符号及相关解释摘自《JGJ55-2011 普通混凝土配合比设计规程




规范引用

  1. JGJ55-2011 普通混凝土配合比设计规程

  2. JGJ/T98-2010 砌筑砂浆配合比设计规程

  3. JGJ/T233-2011 水泥土配合比设计规程

  4. GB50010-2010 混凝土结构设计规范
