一、悬挑脚手架搭设工艺

1.1悬挑脚手架搭设步骤

埋设预埋环→浇筑楼板混凝土→安装工字钢梁→立杆定位→搭设扫地杆→竖立杆并与扫地杆扣紧→装扫地横向水平杆，并与立杆和扫地杆扣紧→装第一步纵向水平杆并与各立杆扣紧→安第一步横向水平杆→安第二步纵向水平杆→安第二步横向水平杆→加设临时斜撑杆，上端与第二步纵向水平杆扣紧(装设与柱连接杆后拆除)→安第三、四步纵向水平杆和横向水平杆→安装二层与柱拉杆→接立杆→加设剪力撑→铺设脚手板，绑扎防护及档脚板、立挂安全网。

1.2悬挑架搭设要求

1、平面布置：立杆纵向间距1.5m，横向间距1.05m，内排立杆距离建筑物的距离为0.3m。立杆与大横杆必须用直角扣件扣紧，不得隔步设置和遗漏，且立杆的直接头应相互错开0.5个节长，其接头距大横杆的距离不大于步距的1/3。

2、立面布置：大横杆步距1.8m，上下横杆的接长位置错开布置，错开距离不小于纵距的1/3，剪刀撑要求满设，并沿架高连续布置，斜杆与立杆接触部位均用旋转扣件扣紧，其与水平杆的夹角在45°～60°之间，剪刀撑的节点应在同一水平和垂直线上，其接长必须用搭接，搭接长度不小于1.0m，且不少于三个扣件，除在两头与立杆和大横杆连接外，中间还增加2~4个节点。立杆和大横杆交点处必须设小横杆。

3、在挑架楼板上设Φ16拉环地锚，拉环内横穿18#工字钢挑梁，间距1.5m，悬挑长度1.5m，锚固长度2.7m。型钢水平间距排设不大于1.5 米，遇阳角处大于1.5 米小于2.25米的地方，型钢锚固长度3.3m，安放型[16a号槽钢钢横梁。

外围剪力墙浇筑时预留200 mm ×300mm预留洞，作为穿墙悬挑梁用在墙体施工时留设，避免支搭悬挑钢梁时剔凿，留洞应尽量避开主筋和墙体暗柱，浇筑混凝土过程中，派专人看护。悬挑钢梁放入预留的锚环或预留墙洞内后必须用木楔子楔实、楔紧，保证悬挑钢梁牢固，不晃动。结合设计图纸要求，当预留洞尺寸>200mm 时，墙体水平筋应尽量避开洞口敷设，若将水平筋切断则应设置洞口加筋。

结构施工时，按本方案的要求预埋各种预埋件，预埋位置必须准确，位置偏差不超过10mm。悬挑梁末端采用预埋两道Ｕ型锚环固定，梁末端头距预埋环间距200mm，锚拉环采用φ16钢筋。拉环埋在楼板下铁下侧，在弯钩处各加一根18钢筋，锚固钢筋长1500mm。

具体如下图：

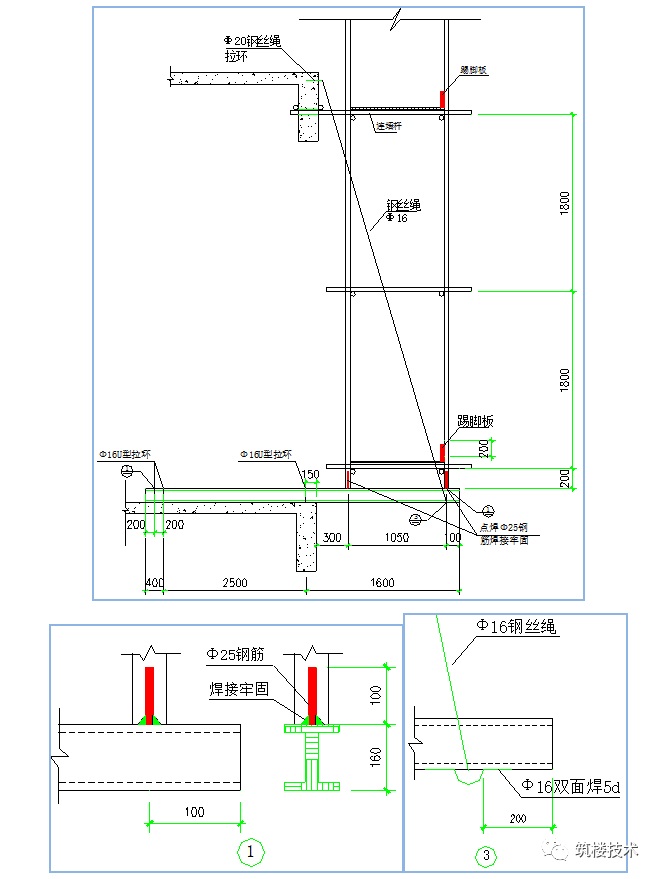

悬挑脚手架基础

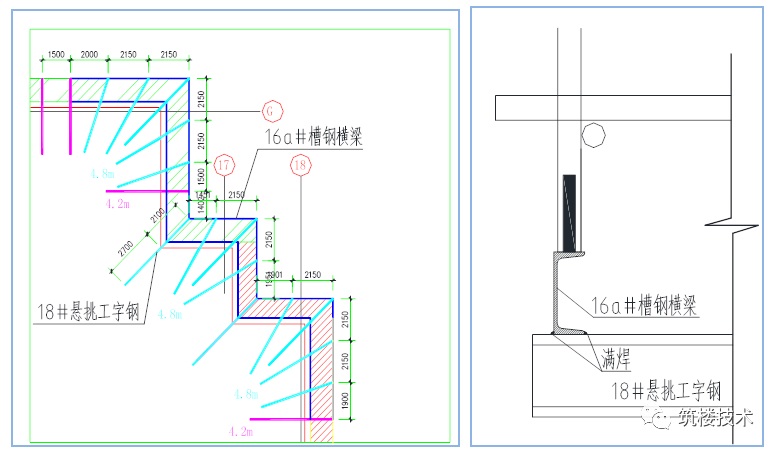

图5-2悬挑脚手架转交基础

在钢梁端头设置钢丝绳斜拉结构造做法，直径16mm钢丝索拉接。埋件上层采用Φ20钢筋制作吊环形式，锚固长度不得小于30d。在钢梁悬挑端头焊钢环，具体见上图节点3，同时采用钢丝进行张拉，钢丝绳夹的使用方法如下图：

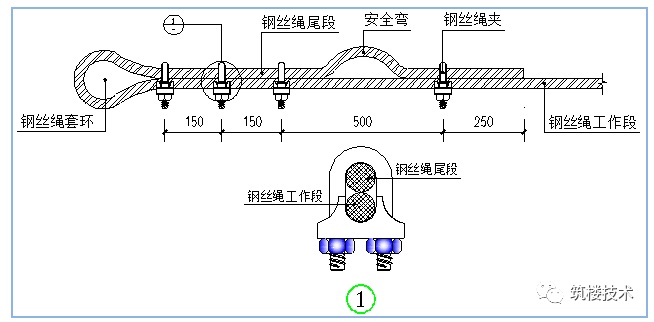

钢丝绳卡环设置意图

二、脚手架构造要求

2.1立杆

立杆上的对接扣件应交错布置，两相邻立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm，各接头中心距主节点的距离不应大于步距的1／3，同一步内不允许有二个接头。立杆底脚必须设纵横向扫地杆，扫地杆距地不大于200mm。

2.2大横杆

脚手架必须设置纵、横向扫地杆，纵向扫地杆应采用直角扣件固定在距垫板不大于200mm处的立杆上，横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基底不在同一标高时，必须将高处的纵向扫地杆向低处至少延长两跨与立杆固定，高低差不大于1m，靠边坡上方的立杆距边坡的距离不小于0.5m。详见下图：

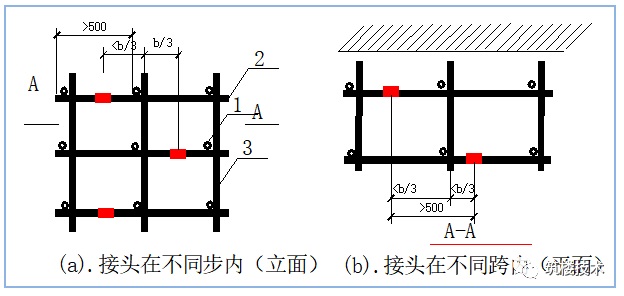

水平杆接头设置示意图

水平杆接长使用对接扣件连接，对接扣件交错布置两根相邻纵向水平杆的接头不得设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不得小于0.5m。各接头中心至最近主节点的距离不得大于纵距的1/3（0.5m）。纵向水平杆要求设置在立杆内侧，长度不宜小于三跨。

脚手架主节点设置示意图

2.3小横杆

贴近立杆布置，搭于大横杆之上并用直角扣件扣紧。在相邻立杆之间根据需要加设1根或2根。在任何情况下，均不得拆除作为基本构架结构杆件的小横杆。小横杆间距不大于1.5m（主节点处必须设置一根水平小横杆，采用直角扣件扣接严禁拆除）。在外侧立面上要求小横杆外露部分全部在同一竖向平面内，不得出现参差不齐现象。

2.4剪刀撑

剪刀撑的位置从脚手架两端开始沿高度设计连续剪刀撑，剪刀撑用φ48钢管搭设，每剪刀撑宽度不小于4跨，且不小于6m斜杆与地面夹角取45～60度范围内，最下面的斜杆与立杆的连接点离地面不大于0.5mm，剪刀撑斜杆接长采用搭接（搭接长度1.0m），剪刀撑斜杆应用旋转扣件固定与之相交的剪横向水平杆的伸出端或立杆，上旋扣件固定与之相交的横向水平杆的伸出端或立杆，上旋转扣件中心线至主节点的距离不宜大于0.15mm。为保证架子的稳定，搭设剪刀撑时，将斜杆间距的扣在立杆上和小横杆的伸出部分上。剪刀撑斜杆用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上，旋转扣件的中心轴线距主节点的距离必须小于150mm。

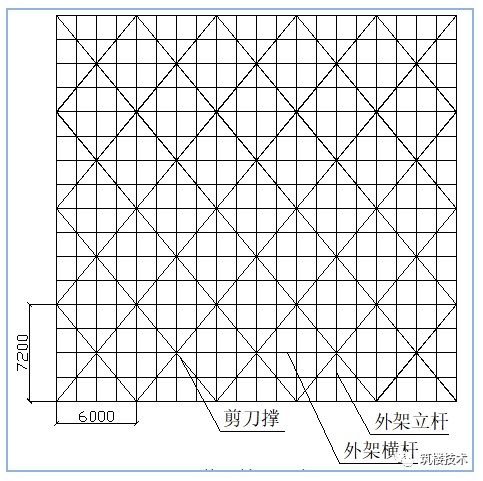

脚手架剪刀撑设置示意图

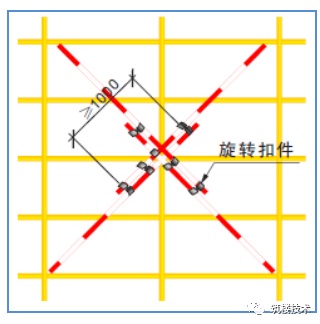

剪刀撑在外侧立面整个长度和高度上连续设置，剪刀撑上下通长连续，斜杆与地面成45度角。剪刀撑除两端用旋转扣件与脚手架立杆或大横杆扣紧外，在其中间要增加2-4个扣结点。剪刀撑的杆件连接采用搭接，其长度≥1.0m，并用不少于3个旋转扣件固定，如下图：

脚手架剪刀撑设置示意图

2.5连墙杆

为了便于施工，本工程采用刚性连墙件，连墙件水平方向在每个框架柱处设置，当框架柱距离大于6m时(本工程跨度7.5m)，必须在框架梁上（对于悬挑部分，在楼板上预埋地锚增加拉接点）预留刚性杆连接孔，具体见下图。保证每道连墙件的距离不大于6m；连墙件高度方向每层均设置，垂直间距不应大于建筑物的层高，并不应大于4m（两步）。连墙件与外科住院楼结构柱拉结牢固，采用扣件连接的方式。连墙杆内外两个受力方向均应采用不少于两个直角扣件固定。在与结构柱拉接时，柱两侧的小横杆使用长杆，作为连接件与框架紧锁相连，以保证脚手架的整体稳定性。

刚性连墙件设置为二步三跨，采用矩形布置。考虑到本工程工期紧、任务重，所以本工程的连墙件施工采用抱柱与抱梁结合的方式。

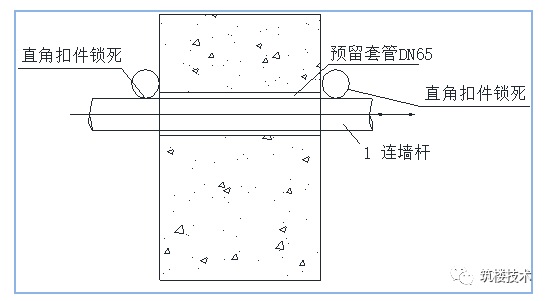

连墙件与结构梁拉结，采用预留DN65孔，钢管穿过预留套管利用扣件与横向钢管锁死，具体方法详见下图：

连墙件设置示意图

连墙件与结构柱拉结牢固，采用扣件连接的方式。连墙杆内外两个受力方向均应采用不少于两个直角扣件固定。在与结构柱拉接时，柱两侧的小横杆使用长杆，作为连接件与框架紧锁相连，以保证脚手架的整体稳定性。在柱位置连墙件按照每步一锁方式。

2.6脚手板铺设

2.6.1脚手板采用平铺，对接端头距横向水平杆不得小于150mm。

2.6.2每块脚手板应设置在三根横向水平杆上，搭接时接头必须支在横向水平杆上。

2.6.3脚手架的操作面必须满铺脚手板和挡脚板，加设一道护栏，栏杆设在外排立杆内侧，居中设置，不得有空隙、探头板和飞跳板。脚手板应铺设严密、牢固、平稳，靠墙一侧脚手板离墙面不大于150mm，两端用10＃铁丝固定牢固。脚手架外侧立面满挂密目安全网，安全网必须用16#铁丝与脚手架大横杆连接严密牢固。每两层加设一道水平安全网。

2.6.4作业层脚手板至少跨越三根横向水平杆，脚手板两端与水平杆固定牢固。脚手板对接平铺时接头处必须设两要横向水平杆，脚手板外伸长度应控制在150mm左右。详见下图：

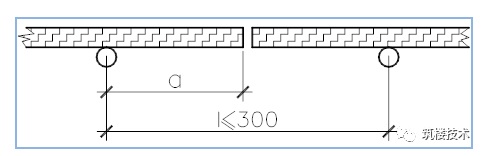

脚手板设置示意图

2.6.5操作面处的脚手板铺设至内侧立杆外侧，保证作业面距结构边不大于300mm。拐角处两个方向的脚手板重叠放置，避免出现探头及空挡现象。

2.7安全防护

1）栏杆和挡脚板均应搭设在外立杆的内侧，栏杆设置高度0.6、1.2m；挡脚板高度不少于180mm，每3层设置一道200高警示带。

2）钢管表面涂刷黄色油漆，剪刀撑和警示带表面涂刷红白警示漆。悬挑型底部设置硬质防护，工字钢涂刷红白警示漆。钢脚手架外立杆内侧满挂密目安全网，用4mm镀锌铁丝绑扎牢固，不留缝隙，四周应交圈。

3）通安全入口设置在建筑物西侧位置（拟建建筑西侧大门厅位置），入口处设安全通道并搭设保护棚，保护棚上满铺双层脚手板，两层脚手板相隔0.5mm，并在入口处明显位置挂安全警示标识。高度4m，宽度为4.5m，长度不小于6m，出建筑物外墙皮。立杆桁架间距1.5m。两侧用密目网封闭严密，非出入口和通道两侧必须搭设围栏并用安全网封严，严禁穿行。

4）悬挑脚手架架体底部采用硬质防护封闭，工字钢下口设置一道平网，具体见立面图，要求平网设置封闭交圈，外口上翘，网口交缝密实。

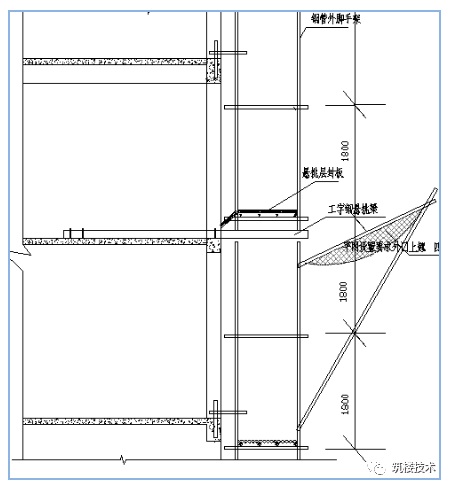

悬挑架安全网设置示意图

2.8防雷接地

本工程脚手架接地、避雷措施执行《施工现场临时用电安全技术规范》JGJ 46标准。避雷针与大横杆连通、接地线与整栋建筑物楼层内避雷系统连成一体的措施。

外科住院楼共设置6根避雷针，避雷针采用φ16镀锌钢筋制作，长度为1m，设置在外架四角脚手架立杆上，并将所有最小层的大横杆全部连通，形成避雷网络。引下线采用φ12圆钢，将立杆与整幢建筑物楼层内避雷系统（即框架柱主筋）连成一体，接触处采用可靠焊接，焊完后再测定电阻，要求冲击电阻不大于4Ω。

接地线与建筑物楼层内避雷系统的设置按脚手架的长度不超过50米设1个，位置不得选用人员经常出入的地方，以避免跨步电的危险，防止接地线遭机械伤害。两者的连接采用焊接，焊接长度要大于2倍的扁钢长度。

三、脚手架的检查、验收

3.1验收内容

1、脚手架用钢管必须有产品合格证及检测报告。

（1）表面应平直光滑、不应有裂纹、分层、压痕、划道和硬弯。

（2）外径允许偏差为±0.5mm，壁厚允许偏差为±0.36mm。

（3）端面应平整，偏差不超过1.7mm。

（4）钢管外表面锈蚀深度允许偏差为小于等于0.18mm。

2、扣件必须有产品合格证及检测报告

（1）扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好。

（2）扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。

（3）当扣件夹紧钢管时，开口处的最小距离应不小于5mm。

（4）扣件表面应进行防锈处理。

3、木脚手板应采用杉木或松木制作，厚度不小于5cm,宽23～25cm，两端应设直径为4mm的镀锌钢丝箍两道，脚手板不得使用腐朽或有裂缝、斜纹及大横透节的板材制作。

4、安全网必须采用中建一局指定产品，并要有产品合格证及检测报告，安全网宽度不得小于3米，长度不得大于6米，网眼不得大于10cm。

3.2验收标准

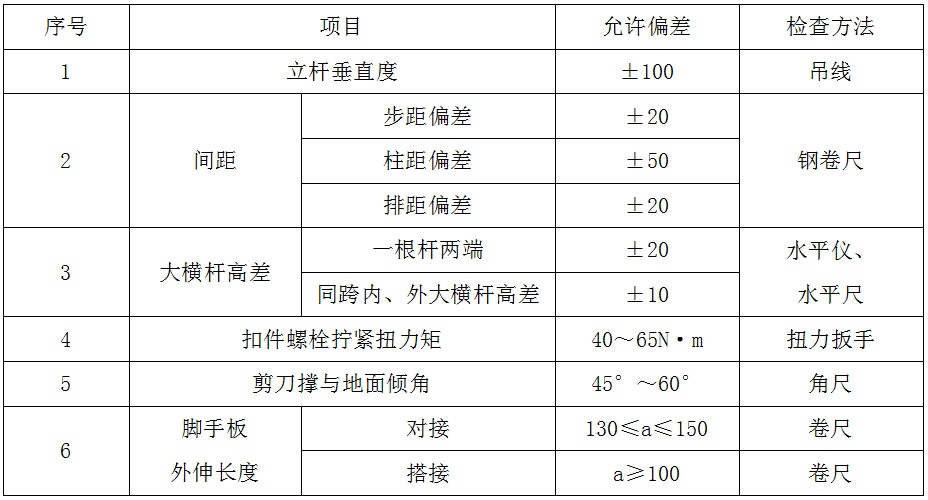

脚手架检查与验收标准见下表：

3.3验收程序及人员

项目负责人组织验收，验收人员应包括：建设单位项目负责人或技术负责人；施工单位项目负责人或授权委派的技术人员、项目技术负责人、安全负责人、质量负责人、专项方案编制人员、项目专职安全管理人员、工长；监理单位的总监和专业监理工程师。

验收合格，经施工单位项目技术负责人及项目总监理工程师签字后，方可进入后续工序的施工，并在验收部位明显位置设置验收标识牌，公示验收时间、具体责任人员，并在危险区域设置安全警示标志。

四、脚手架的拆除

4.1脚手架拆除前应由单位工程负责人召集有关人员对工程进行全面检查与签字确认建筑物已施工完毕，确已不需要脚手架时方可拆除。

4.2脚手架拆除前先对架子工进行技术、安全交底，把脚手架上的存留材料、杂物等清理干净，并应设置警戒区，设专人负责警戒。

4.3脚手架拆除应按“由上而下，先横杆后立杆，先搭后拆，后搭先拆”的原则进行，具体拆除顺序：

安全网→护身栏→挡脚板→脚手板→剪刀撑→小横杆→大横杆→立杆→连柱杆。

4.4脚手架拆除自上而下逐步拆除，一步一清，不得采用踏步式拆法，不准上下同时作业，拆除大横杆、剪刀撑时应先拆中间扣，然后托住中间，再解端头扣。

4.5连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。

4.6拆除的各构配件严禁抛掷至地面。
