脚手架搭设要点

筑楼技术 2022-07-11 08:43 发表于广东

1、立杆

内侧立杆距建筑外围0.20m，上、下两根大横杆之间设一道护身杆，护身杆高度900mm。上、下横杆的接长位置应错开布置在不同的立杆纵距中，以减少立杆偏心受力，与相近立杆的距离不大于纵距的三分之一。在距外架底部200mm处设置通长扫地杆，所有立杆均落在悬挑工字钢上。

在外立面转角处必须设置4根立杆，以保证架体的合理组合，具体见后附平面布置图。

立柱接头除在顶层可采用搭接外，其余各接头必须采用对接扣件对接，开口向建筑物一面。

立柱上的对接扣件应交错布置，两个相邻立柱接头不能在同一步距内，两相邻立柱接头在高度方向上错开的距离不应小于500mm，各接头中心距主节点的距离应不大于步距的1/3。

立柱顶端应高出建筑物檐口上皮高度不小于1.5m。

脚手架底座上必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座下皮不大于200mm处的立柱上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立柱上。

2、横杆

纵向水平杆设于横向水平杆之上，固定在立柱的内侧，并采用直角扣件与立柱扣紧，以防滑脱。

纵向水平杆一般采用对接扣件开口向下连接，也可采用搭接。相邻纵向水平杆对接接头应交错布置，不应设在同步、同跨内，相邻接头水平错开距离不应小于500 mm，并应避免设在纵向水平杆的跨中；搭接接头长度不应小于1m，并应等距设置不少于3个旋转扣件固定，端部扣件盖板边缘至杆端的距离不应小于100mm。

纵向水平杆的长度一般不小于3跨，并不小于6m。

每一主节点处必须设置一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上，该杆轴线偏离主节点的距离不应大于150mm。

操作层上非主节点处的横向水平杆宜根据支承钢笆片需要等间距设置，最大间距不应大于柱距的1/2。

大横杆设在立杆内侧，长度不小于三跨，采用直角扣件与立杆扣紧，直角扣件不得朝上，防止雨水进入。每一主节点处必须设置一小横杆，用直角扣件扣接并严禁拆除。

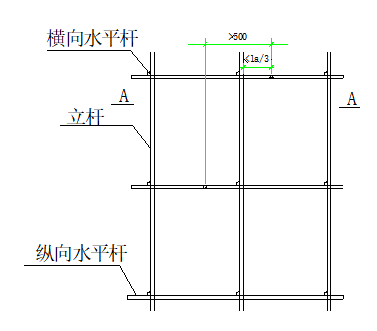

脚手架接头位置示意图

3、剪刀撑

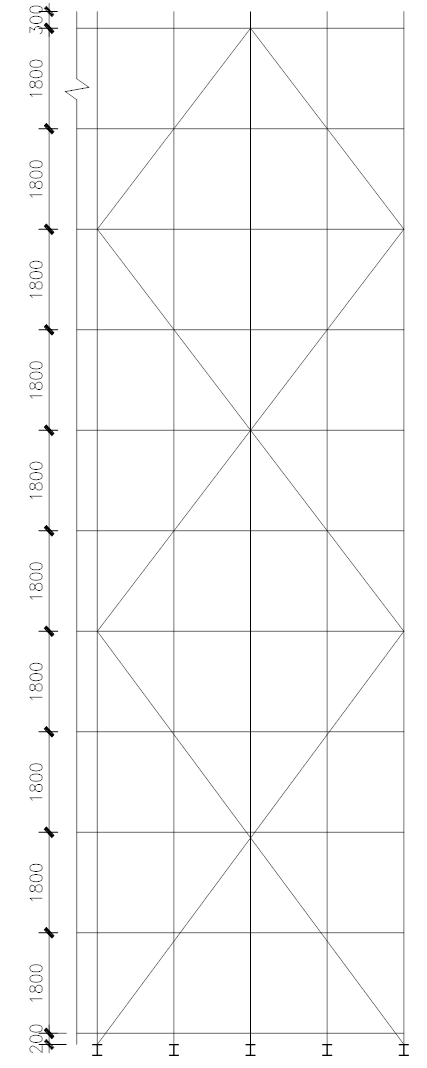

剪刀撑宽度取4倍立杆纵距，高度取4倍步距，斜杆与地面夹角在45°—60°。

剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上，旋转扣件中心线距主节点的距离不应大于150mm。

架体上开洞的构造要求：电梯、井架等运输机械要求在架体上开洞作为出入口，不允许断开立杆，并要求加设横向支撑予以加强。

洞口处增设的斜杆应采用旋转扣件优先固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线距中心节点距离不应大于150mm。

洞口两侧增设的横向支撑应伸出增设的斜杆端部。

塔楼2外围弧形区域剪刀撑采用分段搭接，剪刀撑宽度为两步两跨。

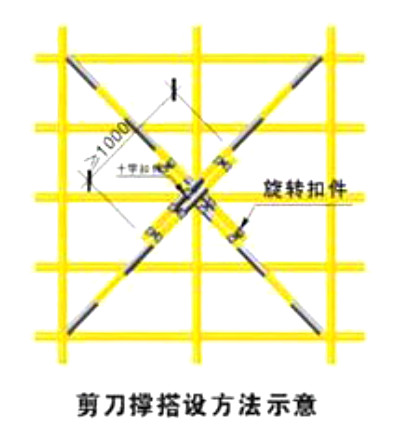

剪刀撑斜杆的接长宜采用搭接,搭接长度不应小于1m，应采用不少于3个旋转扣件固定，端部扣件盖板的边缘至杆端不应小于100。

为了增强脚手架的纵向稳定性和整体性，在脚手架外侧立面整个长度和高度上连续设置剪刀撑。

4、连墙件

为了增强脚手架的侧向刚度及稳定性，在外脚手架与建筑物之间设置连接杆，连墙件可采用固定在结构柱上形式，也可采用在四周每层楼板内插入短钢管，点焊在梁内主筋上，浇筑砼后将短钢管和连墙杆（钢管）用十字扣件连接，结构与外架形成可靠的连接,以保证外架的稳定。连接杆上下错开，成菱形布置。连接杆尽量设置在立杆与大、小横杆的连接处，与脚手架架体垂直，如在规定的位置上设置有困难，应在邻近点补足。

拉结杆的设置及其牢固可靠是关系到脚手架的失稳破坏、倾覆的重要关键。拉结杆宜呈水平并垂直于墙面设置，与脚手架连接的一端可稍微下斜，不容许向上翘起。

5、挡脚板和护栏：

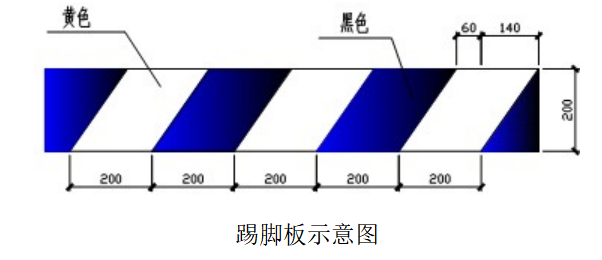

每隔一步架设置一道200mm高的踢脚板，固定在立杆内侧，踢脚板材质应用木板制作。在铺脚手板的操作层上必须在外排立杆内侧距脚手板面900mm处设一道护栏。

6、扫地杆

脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座下皮200mm高的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。其连接方式及接头位置同纵向水平杆。

7、悬挑工字钢

采用16号热轧普通工字钢悬挑，工字钢长度3米。

悬挑水平钢梁采用钢丝绳与建筑物拉结，最外面钢丝绳距离建筑物1.15m。一端由埋件固定于楼板面上，一端通过钢丝绳拉吊承载，其间距同立杆间距相对应，即≤1.5m，通过预埋锚固的两个φ20的钢筋抱箍与结构梁板固定，锚固长度不少于35d，锚固段应置于下层板筋位置，或与梁主筋连接。

施工工艺：楼板混凝土强度达到要求后，将工字钢从板边缘内侧往外穿过抱箍，并测量定位后，用木方将工字钢塞紧。

工字钢拆除工艺及条件：工字钢上方的脚手架拆除后，可进行工字钢的拆除。拆除时，先将塞紧的木方敲掉，然后将工字钢往楼板边缘内侧拖。施工过程中，注意防止工字钢坠下楼板。

8、钢丝绳

钢丝绳选用6×19+1光面钢丝绳，强度极限≥1550MPa，直径为15.5mm。钢丝绳的连接与固定均采用花篮螺栓，钢丝绳与结构的连接采用预埋吊环的方式拉结。

9、防护

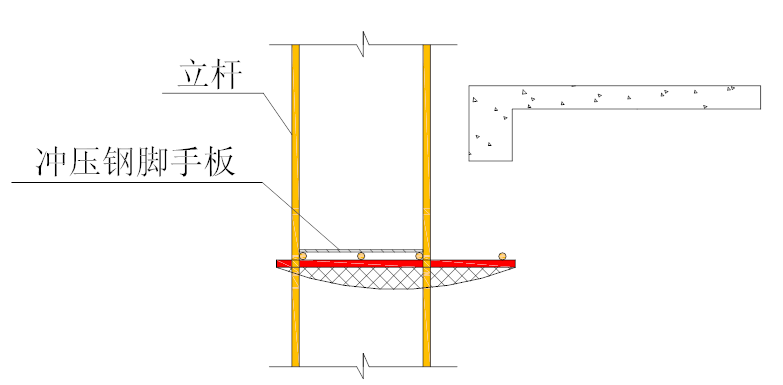

外架水平兜底防护按下图所示搭设：

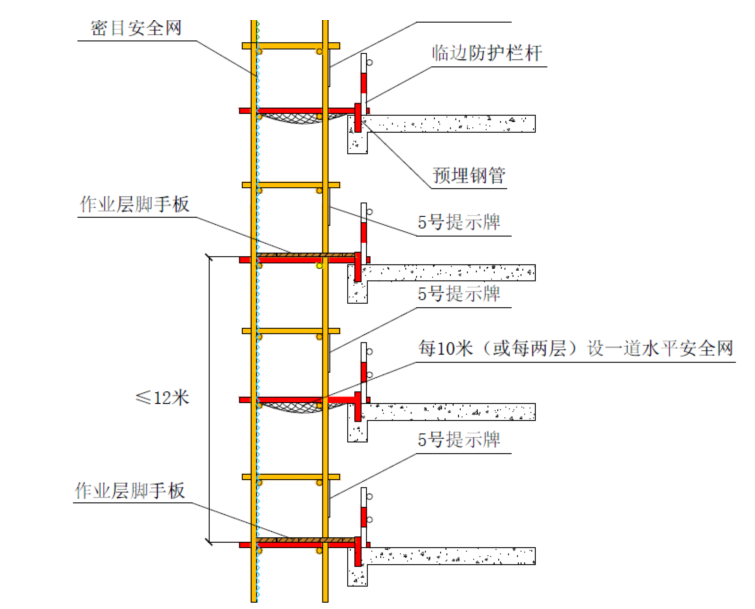

当平桥与楼面不在一个平面时，水平安全网按下图设置：
