钢筋焊接的技术要求

建筑工程学社 2022-04-27 20:00 发表于河南

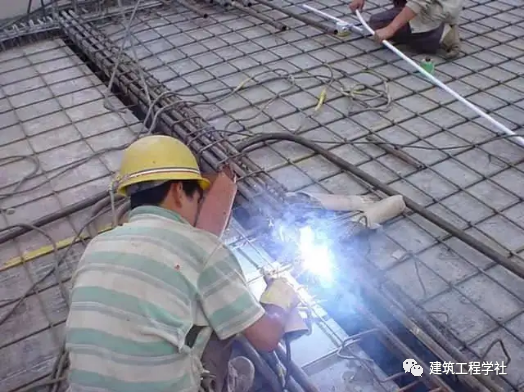

钢筋的焊接是用电焊设备将钢筋沿轴向接长或交叉联接。钢筋的焊接质量与钢材的可焊性、焊接工艺有关。可焊性与钢筋含碳、锰、钛等合金元素有关。焊接工艺包括焊接参数与操作水平。常用的焊接方法有：闪光对焊、电弧焊、电渣压力焊、气压焊、电阻点焊等。

1、闪光对焊

闪光对焊广泛用于焊接直径为10~40mm的HPB235级、HRB335级、HRB400级热轧钢筋和直径为10~25mm的RRB400 级余热处理钢筋及预应力筋与螺栓端杆的焊接。

1.1焊接原理

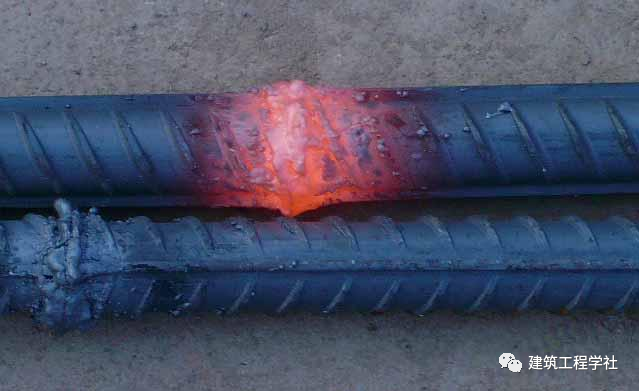

利用对焊机使两端钢筋接触，通过低电压强电流，待钢筋被加热到一定温度变软后，进行轴向加压顶锻，使两根钢筋焊接在一起，形成对焊接头。

1.2焊接工艺

根据钢筋级别、直径和所用焊机的功率不同，闪光对焊工艺可分为连续闪光焊、预热闪光焊、闪光－预热－闪光焊三种。

①连续闪光焊：适用于直径25mm以下的钢筋。

②预热闪光焊：预热闪光焊是在连续闪光焊前增加一次预热过程，以使钢筋均匀加热。适用于直径25mm以上端部平整的钢筋。

③闪光－预热－闪光焊：闪光－预热－闪光焊是在预热闪光焊前增加一次闪光过程，使钢筋端面烧化平整，预热均匀。适用于直径25mm 以上端部不平整的钢筋。

2、电弧焊

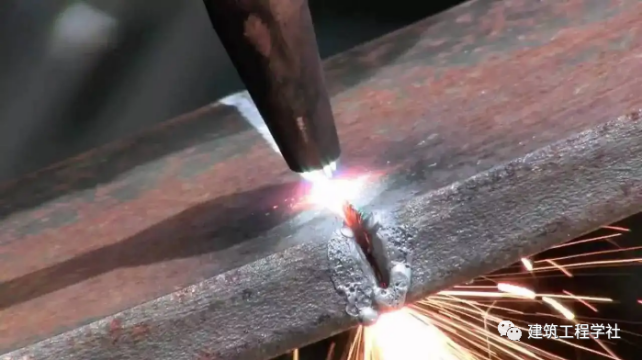

电弧焊是利用弧焊机使焊条和焊件之间产生高温电弧，熔化焊条和高温电弧范围内的焊件金属，熔化的金属凝固后形成焊接接头。电弧焊广泛用于钢筋的接长、钢筋骨架的焊接、装配式结构钢筋接头焊接及钢筋与钢板、钢板与钢板的焊接等。

钢筋电弧焊接头有五种形式：帮条焊、搭接焊、坡口焊、窄间隙焊和熔槽帮条焊。下面主要介绍帮条焊、搭接焊、坡口焊三种。

2.1帮条焊

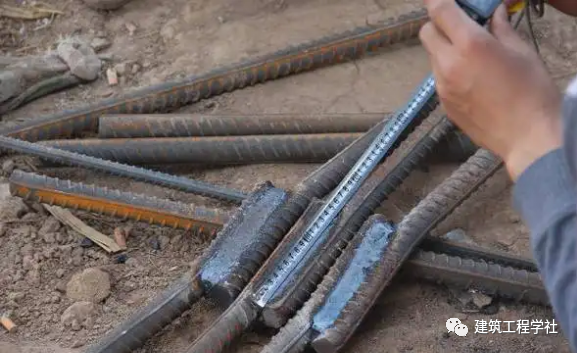

适用范围：适用于直径10~40mm的HPB235级、HRB335级、HRB400级钢筋和 10~25mm的余热处理 RRB400 级钢筋。帮条焊宜采用与主筋同级别、同直径的钢筋制作，可分为单面焊缝和双面焊缝。

其帮条长度：HPB235 级钢筋单面焊 L>8d，双面焊 L>4d；HRB335级、HRB400 级钢筋单面焊 L>10d，双面焊L>5d。

2.2搭接焊

搭接焊又称搭接接头，把钢筋端部弯曲一定角度叠合起来，在钢筋接触面上焊接形成焊缝，它分为双面焊缝和单面焊缝。适用于焊接直径10~40mm 的HPB235级、HRB335 级钢筋。

搭接焊宜采用双面焊缝，不能进行双面焊时，也可采用单面焊。搭接焊的搭接长度及焊缝高度、焊缝宽度同帮条焊。

2.3坡口焊

坡口焊又叫剖口焊，钢筋坡口焊接头可分为坡口平焊接头和坡口立焊接头两种。

适用范围：适用于直径16~40mm的HPB235级、HRB335级、HRB400级钢筋及 RRB400级钢筋。

3、电渣压力焊

3.1焊接原理及适用范围

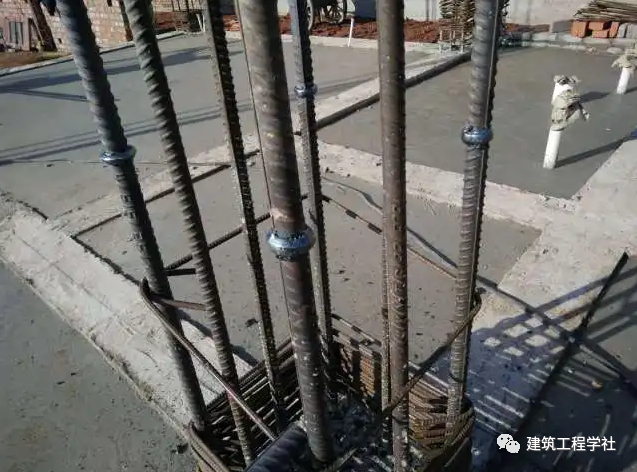

电渣压力焊利用电流通过渣池所产生的热量来熔化母材，待到一定程度后施加压力、完成钢筋连接。这种钢筋接头的焊接方法与电弧焊相比，焊接效率高5~6倍、且接头成本较低，质量易保证。它适用于直径为14~40mm的HPB235级。HRB335 级竖向或斜向钢筋的连接。

3.2电渣压力焊焊接工艺流程

安装焊接钢筋→安装引弧钢丝球→缠绕石棉绳，装上焊剂盒→装放焊剂接通电源(“造渣”工作电压40~50V，“电渣”工作电压20~25V)→造渣过程形成渣池→电渣过程钢筋端面溶化→切断电源，顶压钢筋完成焊接。

焊接完成应适当停歇，方可回收焊剂和卸下焊接夹具，并敲去渣壳；四周焊包应均匀，凸出钢筋表面的高度应不小于4mm。

3.3质量检验

①取样数量

钢筋电渣压力焊接头的外观检查应逐个进行；强度检验时，从每批成品中切取三个试样进行拉伸试验；在现浇钢筋混凝土框架结构中，每一楼层中以 300个同类型接头作为一批；不足300个时，仍作为一批。

②外观检查

钢筋电渣压力焊接头的外观检查，应符合下列要求：

A.接头焊包应饱满、均匀，钢筋表面无明显烧伤等缺陷。

B.接头处钢筋轴线的偏移不得超过钢筋直径的0.1倍，同时不得大于2mm。

C.接头处弯折不得大于4°。

D.外观检查不合格的接头，应切除重焊或采取补强措施。

③拉伸试验

4、气压焊

钢筋气压焊是采用氧－乙炔火焰对钢筋接缝处进行加热，使钢筋端部加热达到高温状态，并施加足够的轴向压力而形成牢固的对焊接头。钢筋气压焊接方法具有设备简单、焊接质量好、效果高，且不需要大功率电源等优点。

钢筋气压焊可用于直径40mm以下的HPB235级、HRB335级钢筋的纵向连接。当两钢筋直径不同时，其直径之差不得大于7mm，钢筋气压焊设备主要有氧－乙供气设备、加热器、加压器及钢筋卡具等。

5、电阻点焊

混凝土结构中的钢筋骨架和钢筋网片的交叉钢筋焊接，宜采用电阻点焊。焊接时将钢筋的交叉点放人点焊机两极之间，通电使钢筋加热到一定温度后，加压使焊点处钢筋互相压入一定的深度(压入深度为两钢筋中较细者直径的1/4~2/5)，将焊点焊牢。采用点焊代替绑扎。可以提高工效，便于运输。在钢筋骨架和钢筋网成型时优先采用电阻点焊。

6、焊接原则

6.1钢筋焊接施工之前，应清除钢筋、钢板焊接部位以及钢筋与电极接触表面上的锈斑、油污、杂物等。钢筋端部有弯折、扭曲时，应予以矫直或切除。

6.2带肋钢筋焊接施工时，应将纵肋对纵肋安放对齐后焊接。

6.3钢筋闪光对焊应选择合适的调伸长度、烧化留量、顶锻留量以及变压器级数，工艺参数确定后不得随意改变。
